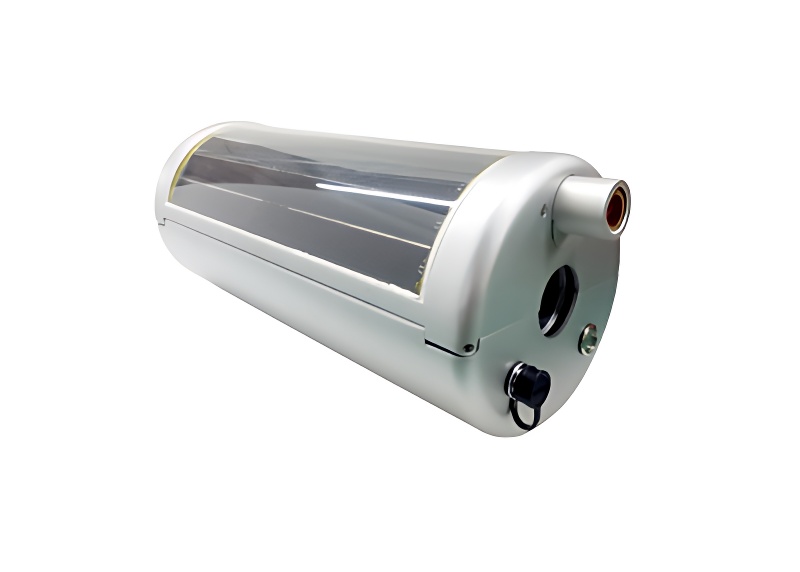

輸電線路覆冰在線監測裝置-觀冰精靈

產品名稱：輸電線路覆冰在線監測裝置-觀冰精靈
產品型號：TLKS-PMG-FB500
產品類別：輸電線路在線監測系列

一，產品概述

觀冰精靈是一種用于輸電線路的在線監測裝置，主要用于監測和預警線路上的覆冰情況。該裝置具備可視化監測、氣象監測、導線溫度等多種功能，采用高效交流感應取電技術和太陽能混供電方式，同時對于安裝在直流線路設備，我司另配置了一個可充電的電源箱并配置48W太陽能板，確保全天候持續監測冰情。

二，產品功能

◆實時監測：24 小時不間斷采集覆冰圖像、氣象數據及導線狀態，支持實時遠程瀏覽。

◆歷史記錄：記錄線路上的歷史覆冰情況，能夠循環存儲30天以上的采集量數據、狀態量數據。

◆預警報警：根據設定的預警閾值，當覆冰情況達到危險程度時，自動發出警報，提醒操作人員采取相應措施。

◆遠程監控：運維人員可以在遠程監控中心對線路上的覆冰情況進行實時瀏覽和判斷，提高監測效率。

◆安裝便捷：裝置體積小巧，易于安裝，可直接安裝在輸電線路導線上，節省安裝時間和成本。

◆可靠供電：采用高效交流感應取電技術和太陽能混供電方式，確保在惡劣天氣下仍能穩定供電（直流線路另配電源箱）。

◆可視化監測：采用工業級夜視攝像機采集高清線路圖像視頻，夜晚同樣可以拍攝出清晰的導線狀態。

◆AI 覆冰分析：內置AI覆冰圖像識別算法，對圖像進行AI覆冰厚度分析，識別最大等值覆冰厚度可達50mm。

◆氣象參數：通過微氣象傳感器實時監測溫度、濕度、風速、降雨量等氣象參數，為覆冰預警提供數據支持。

◆無線通信：支持4G無線通信模塊，實現獨立傳輸，可根據實際需求在不同線路不同相線進行靈活配置。

◆預警功能：根據設定的預警閾值，當覆冰厚度超出安全范圍時，自動發出警報，提醒操作人員及時處理。

◆導線溫度監測：能夠?qū)崟r監測導線溫度，監測范圍-40℃～+120℃；±1℃

◆導線電流監測：0~1000A

三，技術參數

型號		LKS-PMG-FB500
技術指標	取電方式：交流感應取能技術 + 太陽能；	拍照周期：可設置最快1張/5分鐘；
	線路適應范圍：10kV~1000kV;	圖片通迅協議：國網I1；
	交流電流范圍：20~1000A（若為直流線路忽略該項參數）；	定位：北斗定位;
	啟動電流：<20A（若為直流線路忽略該項參數）；	報警方式：圖片上傳；
	最大交流感應功率：≥15W（若為直流線路忽略該項參數）；	待機功耗：<0.5W;
	環境濕度測量范圍：0～100%RH;	備用電池：3.7V/18AH（聚合物電池）；
	外殼形態：采用曲面設計，鋁合金外殼，防電暈設計；	防護等級：IP66;
	安裝方式：裝置和導線通過硅橡膠壓緊緊固；	工作環境：-20℃～+60℃；1%～100%RH;
	攝像頭：>200W 0.01Lux帶紅外；	尺寸：外徑：142mm，長度：342mm。

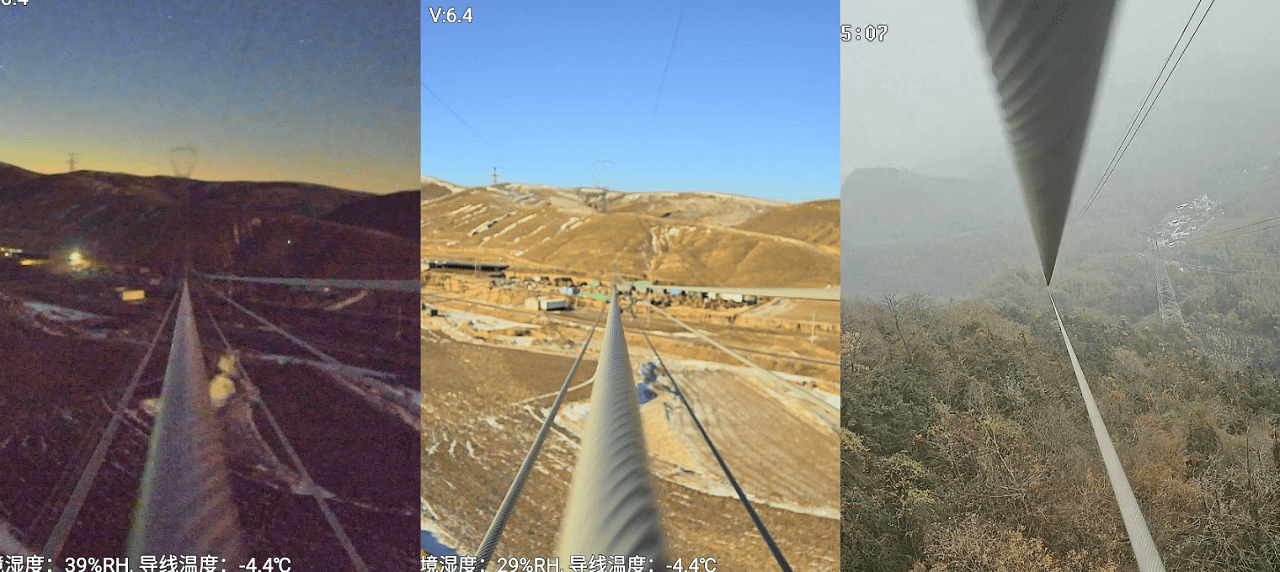

四、工程案例：
